R1270C

Quarkup

Lettore RAIN RFID ultra compatto da 500mW

img R1270C

BENEFITS

  • Compact size
  • Low power consumption
  • Multi-regional Support
  • img USB

    USB

  • img Serial

    Serial

Caratteristiche
  • RAIN (UHF EPC C1 G2, ISO 18000-63) Compliant
  • Multi-regional Support
  • Ultra Compact Size
  • UART serial port and USB interface
  • SW programmable output power up to 500mW (27dBm) conducted
  • Low Power Consumption
Applicazioni
  • Handheld Devices
  • Multiregional Label Printers and Applicators
  • Point of Sales Devices
  • Voice Operated Gloves
Panoramica

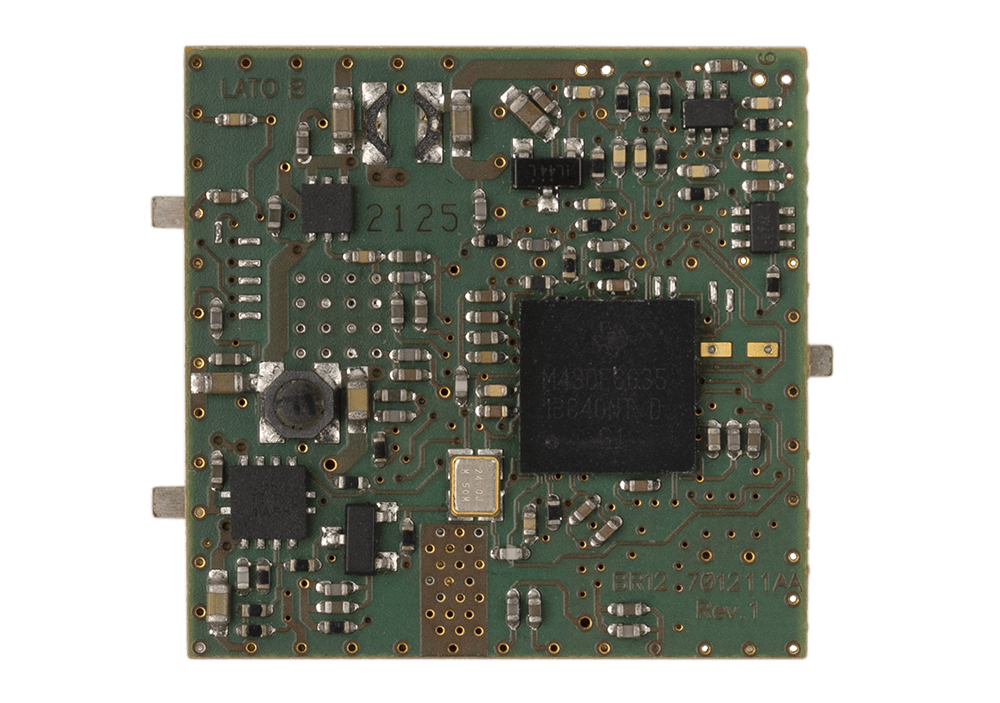

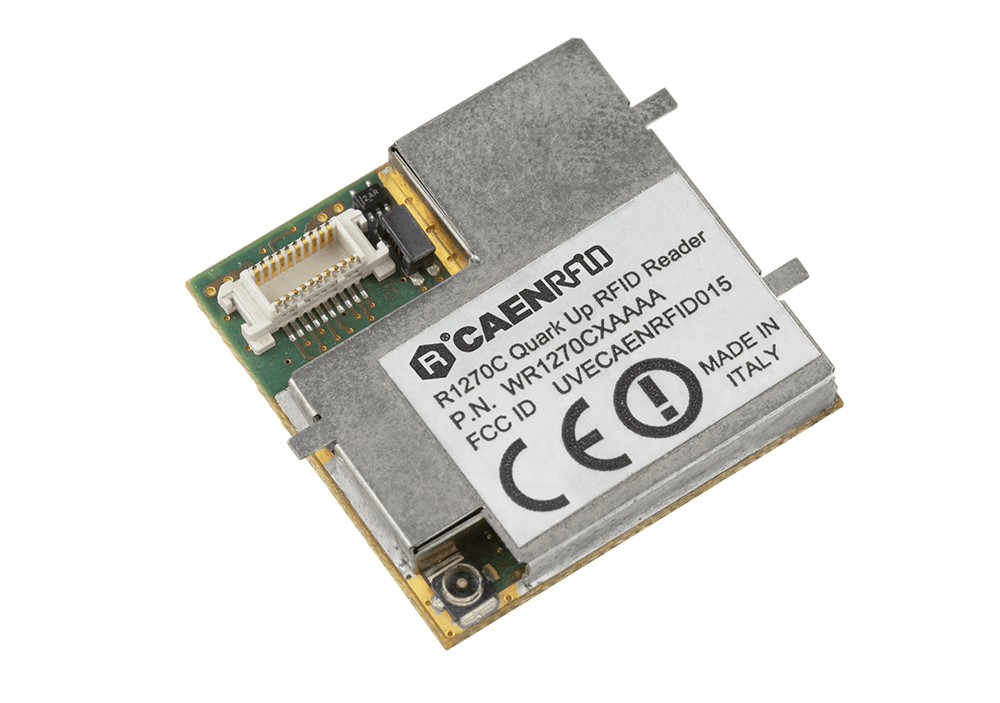

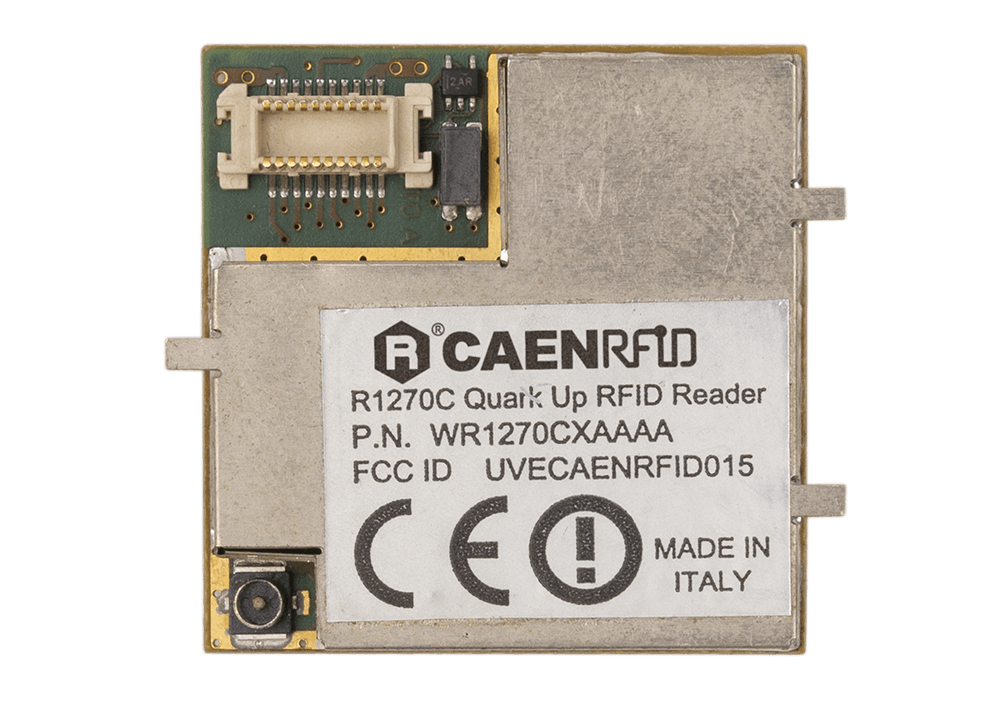

Il Quarkup (modello R1270C) è un modulo OEM della linea di prodotti easy2readŠ.
È un lettore multiregionale di dimensioni compatte per applicazioni RFID in cui siano richieste bassa potenza e alte prestazioni.

Con una potenza programmabile in 18 livelli da 10dBm a 27dBm, il lettore può rilevare tag da 3 metri di distanza (a seconda delle dimensioni del tag o dell’antenna).
Grazie al suo basso consumo energetico, il modulo può essere facilmente integrato nei dispositivi alimentati a batteria.

Il nucleo del modulo consente di ottenere una veloce lettura e permette di funzionare negli ambienti con alta densitĂ  di lettori e di tag, garantendo prestazioni di alto livello.

Le dimensioni compatte del dispositivo e il connettore board-to-board permettono di incorporare l’ R1270C all’interno dei nuovi palmari industriali di dimensioni contenute, accessori per smartphone e altri piccoli dispositivi.

L’R1270C è conforme alle normative europee e statunitensi, grazie alle sue capacitĂ  multiregionali, ed è quindi ideale per l’integrazione in dispositivi che richiedono la conformitĂ  alle diverse regioni geografiche.

Frequency Range

865.600á867.600 (ETSI EN 302 208 v3.1.1)
902á928 MHz (FCC part 15.247)

RF Power

Programmable in 18 levels (1dB step) from 10dBm to 27dBm (from 10mW to 500mW) conducted

Output Power Accuracy

+/- 1dB

Antenna Connector

Nr. 1 U.FL type

Frequency Tolerance

Âą10 ppm over the entire temperature range

Number of Channels

4 channels (compliant to ETSI EN 302 208 v3.1.1)
50 hopping channels (compliant to FCC part 15.247)

Standard Compliance

EPC C1 G2 / ISO18000-63

Digital I/O

4 I/O lines (3.3V level; Iout=3mA max)

Connectivity

USB interface:
One USB 2.0 Full Speed (12Mbit/s) device port

UART Serial Port:
– Baudrate: up to 115200
– Databits: 8
– Stopbits: 1
– Parity: none
– Flow control: none
– 3.3 V I/O Voltage Level

Dimensions

(W)25 x (L)25 x (H)6 mm3
(1.0 x 1.0 x 0.2 inch3)

Power Consumption

2.7W @ RF out = 27dBm
1.6W @ RF out = 23dBm
0.15W in idle mode

DC Power

5.0 VDC+/-5%

Operating Temperature

-10 °C to +55 °C

Weight

5g

Name
Revision
R1270C QuarkUp Firmware
1.7.0

Name
Revision
Easy Controller Software Technical Information Manual
5
easy2read Protocol Technical Information Manual
19
CAEN RFID API SDK Reference Manual
12
CAEN RFID API SDK User Manual
5
Quark Up R1270 R1270CEVB Technical Information Manual
3

Name
Environment
OS-Version
Revision
CAEN RFID SDK
.Net,Android,C,C++,Java
10/7/8/Vista/x64bit 7/x64bit Vista/x64bit XP/XP
4.7.0
Easy Controller Software Windows version
.Net
11/10
1.13.0
R1270C QuarkUP - R1250I Tile - USB Upgrade Tool
10/7/8/Vista/x64bit 7/x64bit Vista/x64bit XP/XP
1.0.0
R1270C QuarkUp VCP Windows Driver
10/7/8/Vista/XP
1.0.0

Name

R1270 Quark Up Data Sheet

Quark Up R1270 CE Declaration of Conformity
Quark Up R1270 FCC Grant
REACH Declaration of Conformity

R1270 Quark Up Technical Drawings

CAEN RFID Products Catalog

WR1270CXAAAA
Ultra Compact Embedded UHF RFID Reader

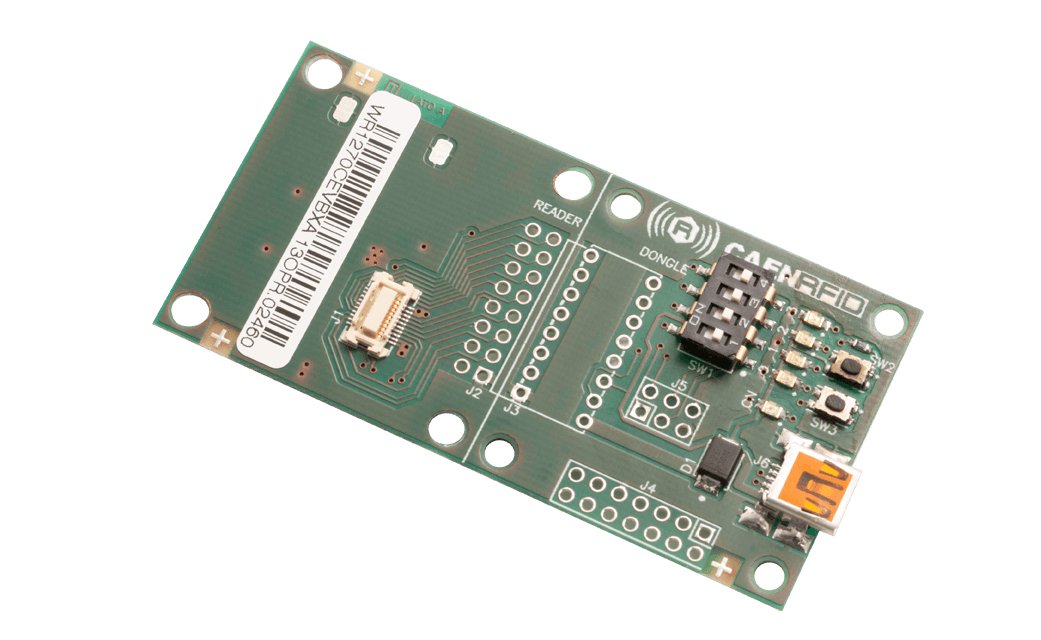

WR1270CXDKEU
Dev Kit with evaluation board, ETSI antenna and tags (reader not included)
WR1270CXDKUS
Dev Kit with evaluation board, FCC antenna and tags (reader not included)
